Beschrijving

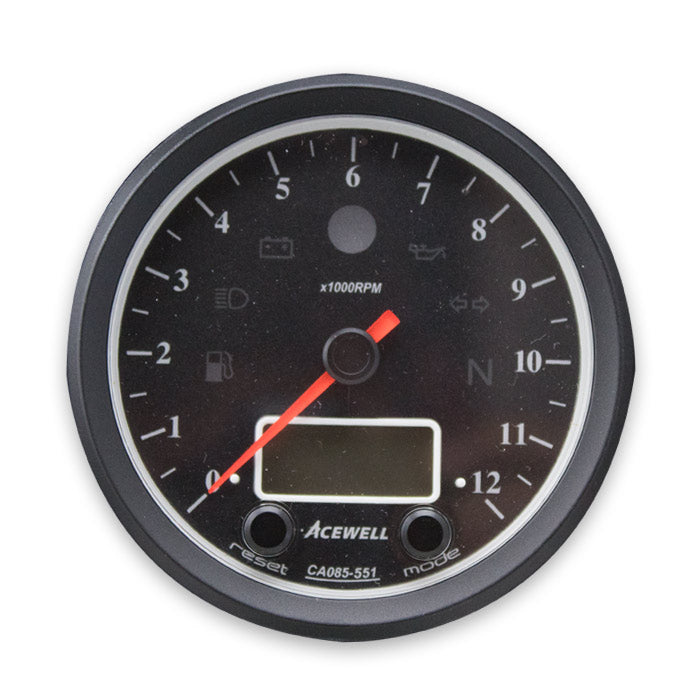

Rundes Motorradinstrument mit klassischer Nadel-Drehzahlanzeige, digitaler Geschwindigkeitsanzeige und LCD-Display. Das Instrument ist E-zertifiziert, verfügt über eine ABE und wurde auf Vibrationsbelastungen bis 8 G sowie Stoßbelastungen bis 100 G getestet.
Funktionen
- Nadel-Drehzahlmesser mit auswählbarem Anzeigebereich bis 15.000 U/min
- Digitaler Drehzahlmesser: 10–19.900 U/min
- Digitale Geschwindigkeit: 2,4–399,9 km/h
- Einstellbare Schaltwarnung mit LED-Anzeige
- Zwei Tageskilometerzähler und Gesamtkilometerzähler
- Durchschnitts- und Höchstgeschwindigkeit
- Durchschnitts- und Höchstdrehzahl
- Temperaturanzeige von +50 bis +180 °C mit Maximalwertspeicher
- Uhrzeit, Voltmeter, Fahrzeit und Betriebsstundenzähler
- Wartungserinnerungsfunktion
- Sechs LED-Kontrollleuchten
- LCD-Hintergrundbeleuchtung in Rot, Grün oder Blau einstellbar
- Anzeige zwischen Kilometern und Meilen umschaltbar
Hinweis zur Bedienung
Während der Fahrt muss die digitale Geschwindigkeit sichtbar bleiben. Die Anzeige kann deshalb während der Fahrt nicht über die Reset- oder Mode-Taste gewechselt werden. Weitere Funktionen lassen sich nur im Stillstand aufrufen.
Technische Daten
- Versorgungsspannung: 12 V Gleichspannung
- Voltmeter: 8,0–25,0 V
- Radumfang: 1–3.999 mm in 1-mm-Schritten
- Drehzahlsignal: CDI, Transistorzündung oder Zündspule
- Geschwindigkeitssensor: Reed- oder Hallsensor; Abnahme vom Originalsensor möglich
- Temperatursensor: M10 x 1,0
- Betriebstemperatur im Gehäuse: −20 bis +80 °C
- Lagertemperatur im Gehäuse: −30 bis +90 °C
- Maße: 95,0 mm Außendurchmesser, 85,0 mm Bohrung, 56,1 mm Tiefe
Im Neuzustand lässt sich der Gesamtkilometerstand während der ersten 30 km einstellen. Einstellwerte sowie Zeit- und Kilometerzähler bleiben ohne Versorgungsspannung gespeichert; ausgenommen ist die Uhr. Der Betrieb an batterielosen Motorrädern mit Gleichspannungsversorgung ist möglich. Die Uhr kann über eine 9-V-Blockbatterie betrieben werden.
Lieferumfang
- Geschwindigkeitssensor mit Magnet
- Temperatursensor M10 x 1
- Y-Edelstahlhalter mit zwei Befestigungsschrauben
- Schwarzer Kunststoffverschlussring
- Kabelsatz mit wasserdichten Steckern und Schrumpfschläuchen
- Deutsche Einbauanleitung mit Schaltplan
- ABE
Einbauhinweis
Die mitgelieferten Gummiunterlagen dienen als Dämpfergummis. Sie dürfen nicht zu fest angezogen werden, da sonst ihre dämpfende Wirkung verloren geht.
